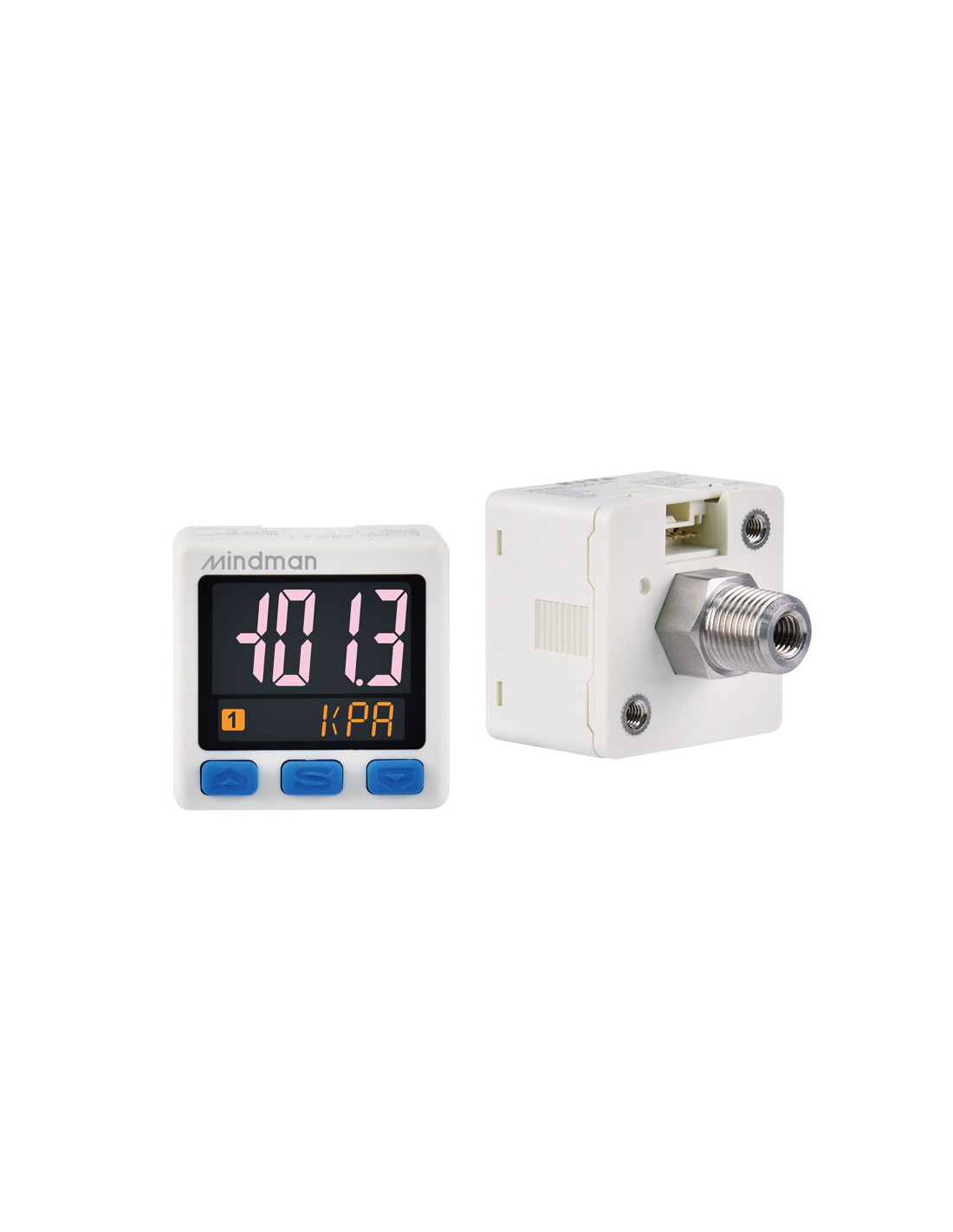

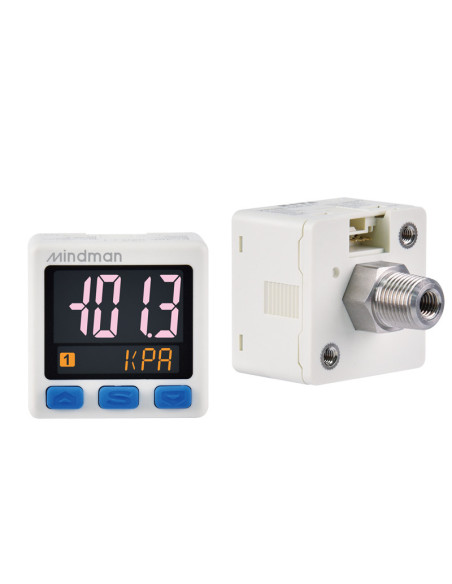

MP-48E Wysokowydajny wyłącznik ciśnieniowy Mindman

Nowy

MP-48E Wysokowydajny wyłącznik ciśnieniowy Mindman

Name: MP-48E Wysokowydajny wyłącznik ciśnieniowy Mindman
Brand: Mindman
SKU: 411
Price: 215.25 PLN
Availability: InStock

215,25 zł

Brutto

Opis

MP-48E Wysokowydajny wyłącznik ciśnieniowy Mindman posiada możliwość odwrócenia wyjścia analogowego.

Wyświetlacz główny/dodatkowy, 4,5-cyfrowy, 7-segmentowy wyświetlacz LCD.
Wielofunkcyjny wyświetlacz dodatkowy.
Przełączane wyjście napięciowe (1~5 V lub 0~10 V).
Zdefiniowany przez użytkownika zakres wyjścia analogowego.
Funkcja filtra cyfrowego.
Możliwość odwrócenia sygnału wyjściowego analogowego.

Zakres ciśnienia znamionowego	–101.3 ~ 1000.0 kPa
Zakres ciśnienia nastawczego	–101.3 ~ 1000.0 kPa
Dopuszczalne ciśnienie	1500 kPa
Czynnik	Filtrowane powietrze, gaz niekorozyjny / niepalny
Rozdzielczość nastawy ciśnienia	KPa: 0.1 MPa / kgf/cm2 / bar: 0.001 psi: 0.01 inHg: 0.1 mmHg: 1 mmAq (mmH2O): 1 (※1)
Napięcie zasilania	15~24V DC, Ripple (P-P) 10% lub mniej
Pobór prądu	≤ 40mA (bez obciążenia)
Wyjście przełączające	2 wyjścia NPN / PNP z otwartym kolektorem Max. obciążenie prądem: 150mA Max. napięcie zasilania: 24~30V DC Napięcie szczątkowe: ≤ 1V
Powtarzalność (※2)	±0.2% S.R. (Temperatura otoczenia: 25±3ºC)
Histereza	Nastawa jednopunktowa/ Histereza/ Tryb kompaktora okienkowego: Regulowana (wartość histerezy jest regulowana w zakresie 1~8 cyfr dla trybu nastawy jednopunktowej i trybu komparatora okienkowego)
Czas reakcji filtra cyfrowego (※3)	OFF, 25ms 100ms, 250ms, 500ms, 1000ms, 1500ms, 3000ms do wyboru
Zabezpieczenie nadprądowe	Tak
Wyświetlacz	4 1/2 cyfrowy, 7-segmentowy wyświetlacz LCD (czerwony/biały/różowy/pomarańczowy) (Częstotliwość próbkowania: 0,2, 0,5, 1 s/czas)
Dokładność wskaźnika (※2)	C: -100.0~100.0 kPa ± 1% S.R. / P: -100.0~1000.0 kPa ± 0.5% S.R. V: -101.3~0.0 kPa ± 1% S.R. / A: -101.3~1000.0 kPa ± 0.5% S.R. (Temperatura otoczenia: 25 ± 3°C)
Wskaźnik włączenia	Pomarańczowy wskaźnik 1: OUT1 i pomarańczowy wskaźnik 2: OUT2
Analog output (Voltage output)	Napięcie wyjściowe: 0~10V ± 0.5% F.S. Liniowość: ±0.5% F.S. Impedancja wyjściowa: 2 kΩ
Wyjście analogowe (wyjście prądowe)	Prąd wyjściowy: 4~20mA ± 0.5% F.S. Liniowość: ±0.5% F.S. Maksymalna impedancja obciążenia 250 Ω przy zasilaniu 15V, 600Ω przy zasilaniu 24V Minimalna impedancja obciążenia: 5 Ω
Środowisko - Klasyfikacja obudowy	IP40
Środowisko - Temp. otoczenia	Zakres pracy: 0 ~ 50°C, Przechowywanie: –10 ~ 60°C (bez kondensacji i zamarzania)
Środowisko - Zakres wilgotności otoczenia	Podczas pracy/przechowywania: 35 ~ 85% RH (bez kondensacji)
Środowisko - Wytrzymałość na napięcie	1000V AC in 1-min (między obudową a przewodem)
Środowisko - Rezystancja izolacji	≥ 50MΩ (przy napięciu 500 V DC, między obudową a przewodem)
Środowisko - Wibracje	Podwójna amplituda 1,5 mm lub 10 G, 10 Hz ~150 Hz ~0 Hz (przesuw 1-minutowy), 2 godziny w każdym kierunku osi X, Y i Z
Środowisko - Wstrząsy	100 m/s² (10 G), 3 razy w każdym kierunku osi X, Y i Z
Charakterystyka temperaturowa	±0,5% pełnej skali zmierzonego ciśnienia 25°C w zakresie temp. 0~50°C
Interfejs komunikacyjny (※4)	RS485 Modbus RTU
Rozmiar portu	F1: R1/8", M5×0.8; F3: G1/8"(BSPP), M5×0.8; M5: M5×0.8 gwint żeński
Przewód	ø4 PVC - 26 AWG ( 0.15 mm2 ) - 5 żył
Waga	ok. 67 g (z przewodem 2-metrowym)
Uwaga	※1. Jeśli ustawiona jednostka ciśnienia to mmAq, wartość wymaga dziesięciokrotnego pomnożenia wyświetlanej wartości. ※2. S.R.: Zakres ustawień ※3. Gdy funkcja filtra cyfrowego jest WYŁĄCZONA, czas reakcji wynosi 4~6 ms. ※4. Ta funkcja jest dostępna tylko dla specyfikacji wyjścia 02R i 04R.
