SDX® dysze do suszenia rozpyłowego Delavan

SDX® dysze do suszenia rozpyłowego Delavan to seria, która wyznacza standardy, według których oceniane są inne dysze. Każda z pięciu dysz z serii SDX® została zbudowana w oparciu o unikalną konstrukcję Delavan – spiralną komorę wirową z pojedynczym wlotem i wysokopolerowaną tarczę dyszy. Delavan jako pierwszy opatentował rewolucyjną konstrukcję, która nie tylko minimalizuje zatykanie i maksymalizuje jednorodność cząstek, ale także zapewnia szerszy zakres natężenia przepływu i kątów natrysku. Oznacza to, że dyszę można precyzyjnie dostroić do niemal każdej suszarki lub zastosowania. Taka konstrukcja poprawiła jakość produktu suchego, ponieważ spiralna konfiguracja dostosowuje się do naturalnego toru przepływu cieczy w kierunku dyszy.

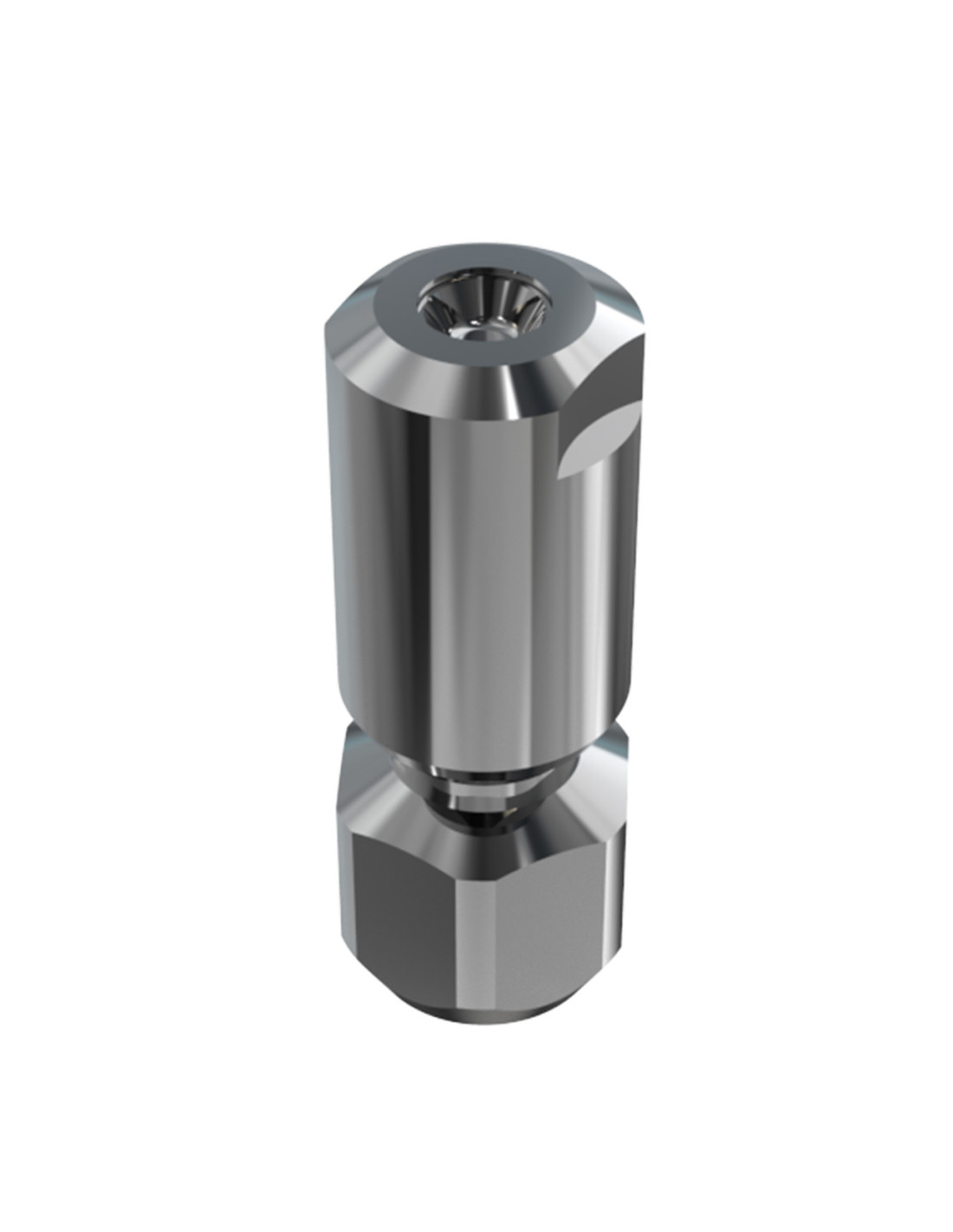

SDX® V

Dysza SDX® V składa się z 8 części i jest najwygodniejszą w obsłudze dyszą do suszenia rozpyłowego na świecie, wymagającą jedynie ręcznego, dokładnego dokręcenia korpusu dyszy do adaptera w całym zakresie ciśnień. Dysza SDX® V charakteryzuje się również lepszą żywotnością i wydajnością oraz łatwą konserwacją, co przekłada się na najniższy koszt eksploatacji.

Cechy i zalety:

• Korzyści związane ze zużyciem są zachowane podczas montażu.
• Kompatybilna z obecną gamą SDX®.
• Nowa konstrukcja wewnętrzna zmniejsza straty ciśnienia w dyszy.
• Mniejsza i lżejsza, kompaktowa konstrukcja, która jest trwalsza, łatwiejsza do czyszczenia i umożliwia szybki demontaż i ponowny montaż.
• Do montażu dyszy nie są wymagane żadne klucze ani narzędzia.
• Minimalne tarcie dzięki konstrukcji dyszy pozwala na obniżenie ciśnienia roboczego o 10-20% w porównaniu z konwencjonalną dyszą rozdzielającą szczelinową, zapewniając jednocześnie porównywalną jakość rozpylania.
• Wydłużona żywotność pompy dzięki niższemu ciśnieniu roboczemu.

Konstrukcja i materiały:

• 5-częściowa konstrukcja z uszczelnieniami typu „O”.
• Korpus dyszy i adaptery są dostępne w wersji ze stali nierdzewnej 316.
• Części eksploatacyjne wykonane są z węglika wolframu.
• Uszczelki typu o-ring wykonane są z silikonu lub Vitonu.
• Uszczelki typu o-ring umożliwiają montaż i demontaż bez użycia narzędzi.

Procedura montażu dyszy SDX® V:

• Umieść korpus dyszy gwintowaną stroną do góry na płaskiej powierzchni.
• Włóż uszczelkę otworu.
• Umieść tarczę otworu wewnątrz korpusu dyszy, wsuwając najpierw końcówkę otworu, tj. otwór o najmniejszej średnicy, do otworu korpusu.
• Umieść komorę wirową na otworze, tak aby większa płaska powierzchnia (koniec wirowy) stykała się z tarczą otworu.
• Upewnij się, że pierścień uszczelniający dysku jest założony na dysk.
• Wciśnij tarczę w korpus, aż urządzenie dociśnie do tylnej powierzchni komory wirowej. W tym momencie pierścień uszczelniający dysku zostanie zablokowany w odpowiednim rowku w korpusie dyszy.
• Umieść uszczelkę korpusu w rowku uszczelki korpusu, znajdującym się nad gwintem na zewnątrz korpusu.
• Podnieś zmontowany zespół i wkręć go w adapter żeński.
• Dokręć ręcznie.

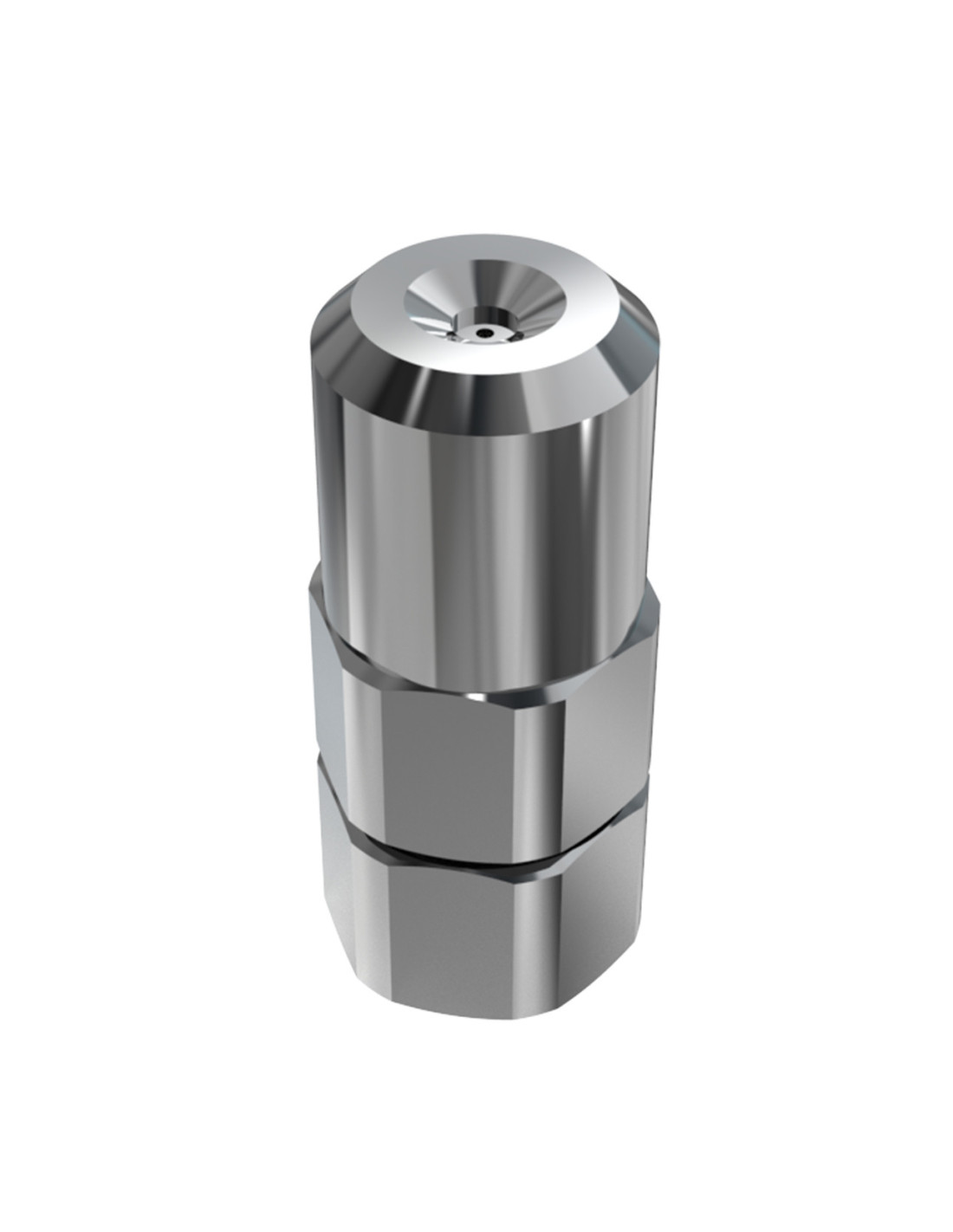

SDX®

• Konstrukcja ośmioczęściowa (patrz lista części i materiałów poniżej).
• Korpusy dysz, sworznie gwintowane i adaptery są dostępne w stali nierdzewnej 316. Inne materiały dostępne na specjalne zamówienie.
• Dyski kryzowe są łatwo demontowalne i standardowo dostępne w wersji z węglika wolframu, węglika chromu i ceramiki.
• Komory wirowe są standardowo wykonane z węglika wolframu, hartowanej stali nierdzewnej lub ceramiki.
• Płyty końcowe są dostępne w wersji z węglika wolframu, węglika chromu i ceramiki.
• Połączona komora wirowa/płyta końcowa jest dostępna wyłącznie w wersji z węglika wolframu.
• Uszczelnienia są dostępne w wersji z nylonu, PTFE, miedzi, włókna twardego i aluminium.
• Maks. ciśnienie projektowe: 500 bar.G.
• Maks. temperatura projektowa: 540°C (uszczelnienia metalowe), 150°C (inne uszczelnienia).

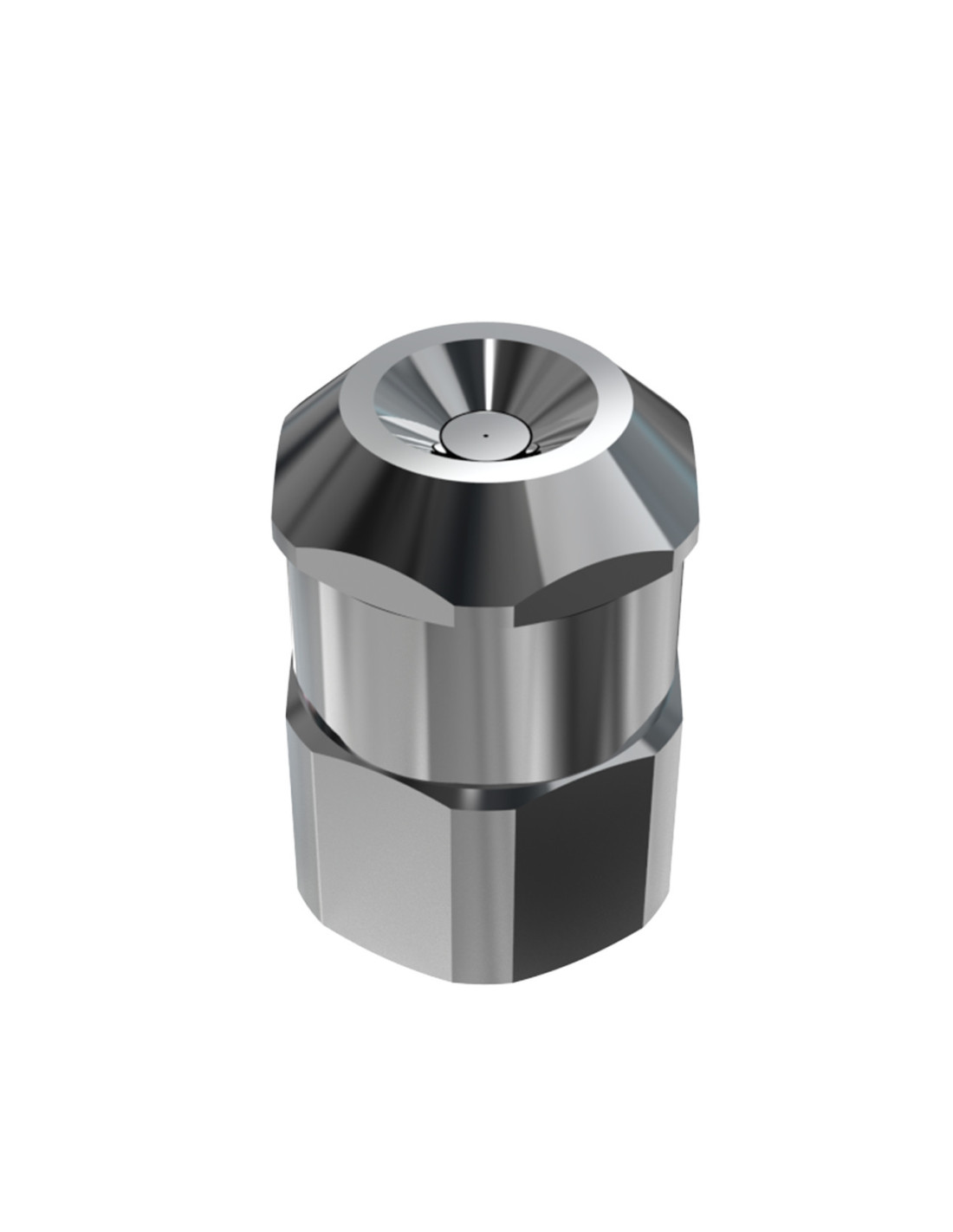

SDX® III

• Konstrukcja sześcioczęściowa (patrz lista części i materiałów poniżej).
• Uszczelki typu O-ring umożliwiają montaż i demontaż bez użycia narzędzi.
• Korpus i adaptery wykonane są z pręta sześciokątnego, a inne materiały z pręta okrągłego z powierzchniami płaskimi.
• Korpusy dysz i adaptery dostępne są ze stali nierdzewnej 316. Inne materiały dostępne są na specjalne zamówienie.
• Dysze kryzowe są łatwo demontowalne i dostępne w wersji z węglika wolframu, węglika chromu i ceramiki.
• Komory wirowe są standardowo wykonane z węglika wolframu, hartowanej stali nierdzewnej lub ceramiki.
• Płyty końcowe dostępne są z węglika wolframu i ceramiki.
• Połączona komora wirowa/płyta końcowa dostępna jest wyłącznie z węglika wolframu.
• Pierścienie typu O-ring wykonane są z silikonu lub Vitonu.
• Maks. ciśnienie projektowe: 350 barów.
• Maks. temperatura projektowa: 150°C

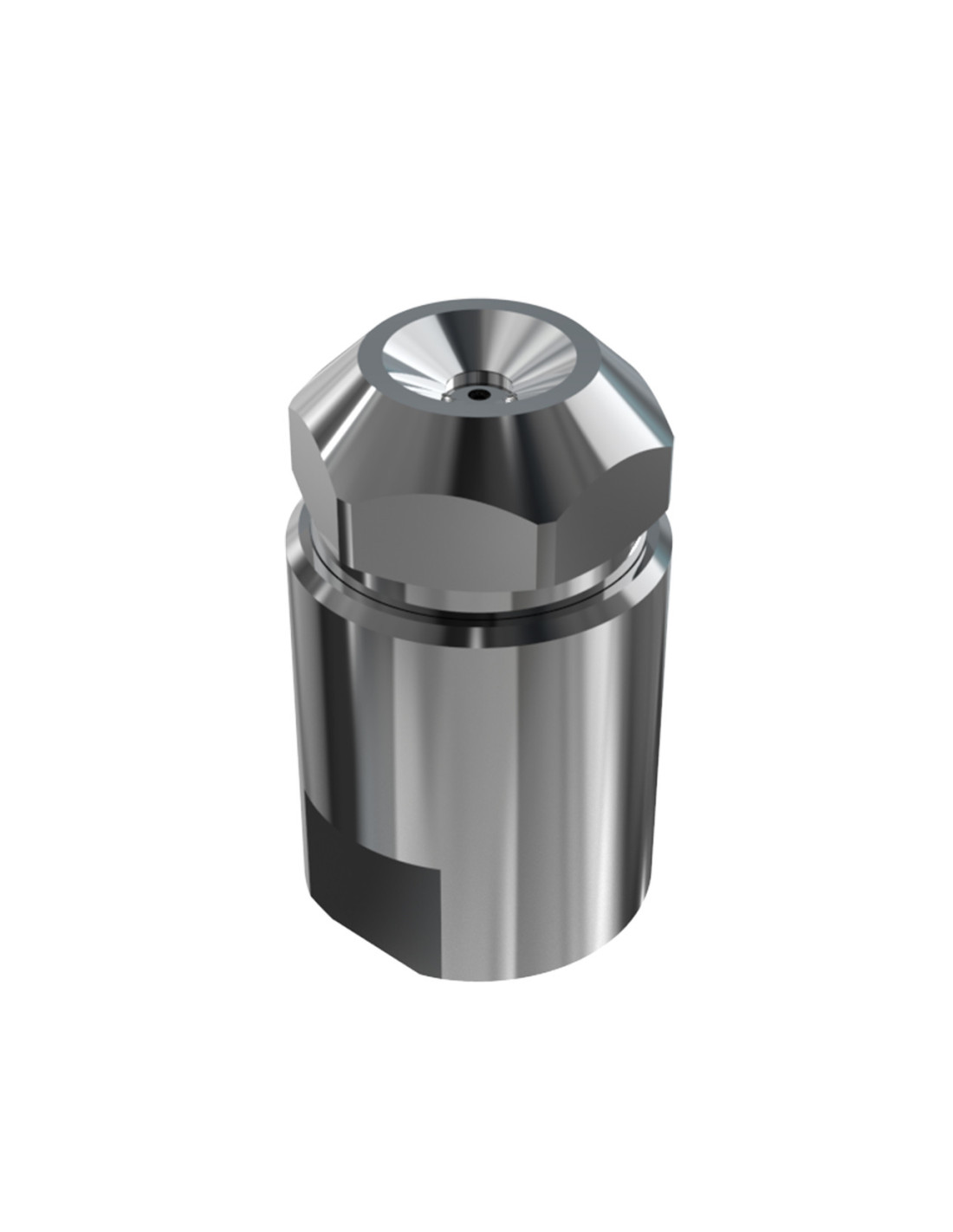

Mini SDX®

Unikalna komora wirowa stanowi serce konstrukcji dyszy Mini SDX® firmy Delavan. Pojedyncza spiralna konfiguracja wlotowa tworzy naturalny, swobodny wzór wirowy. Tarcie jest zminimalizowane, co pozwala na obniżenie ciśnienia roboczego o 10-20% w porównaniu z konwencjonalnymi dyszami rozdzielającymi szczelinowymi. Wydłuża to żywotność zarówno pompy, jak i dyszy.

Konstrukcja i materiały:

• Konstrukcja pięcioczęściowa (patrz lista części i materiałów poniżej).
• Dysk kryzy, wciskana wkładka, jest zagłębiony, aby chronić przed uszkodzeniem w przypadku upuszczenia lub uderzenia.
• Dokręcać kluczem tylko podczas wymiany dysku kryzy poprzez wciśnięcie go w korpus dyszy za pomocą narzędzia montażowego. W przeciwnym razie nie należy dokręcać klucza podczas montażu. Dokręcanie kluczem może spowodować pęknięcie komory wirowej.
• Opatentowana, pojedyncza wlotowa komora wirowa minimalizuje zatykanie i maksymalizuje jednorodność cząstek.
• Uszczelka O-ring z Vitonu umożliwia montaż i demontaż bez użycia narzędzi.
• Do wymiany wciskanego dysku kryzy potrzebne jest tylko narzędzie montażowe (nr kat. 36386).
• Maks. ciśnienie projektowe: 350 barów.
• Maks. temperatura projektowa: 150°C.

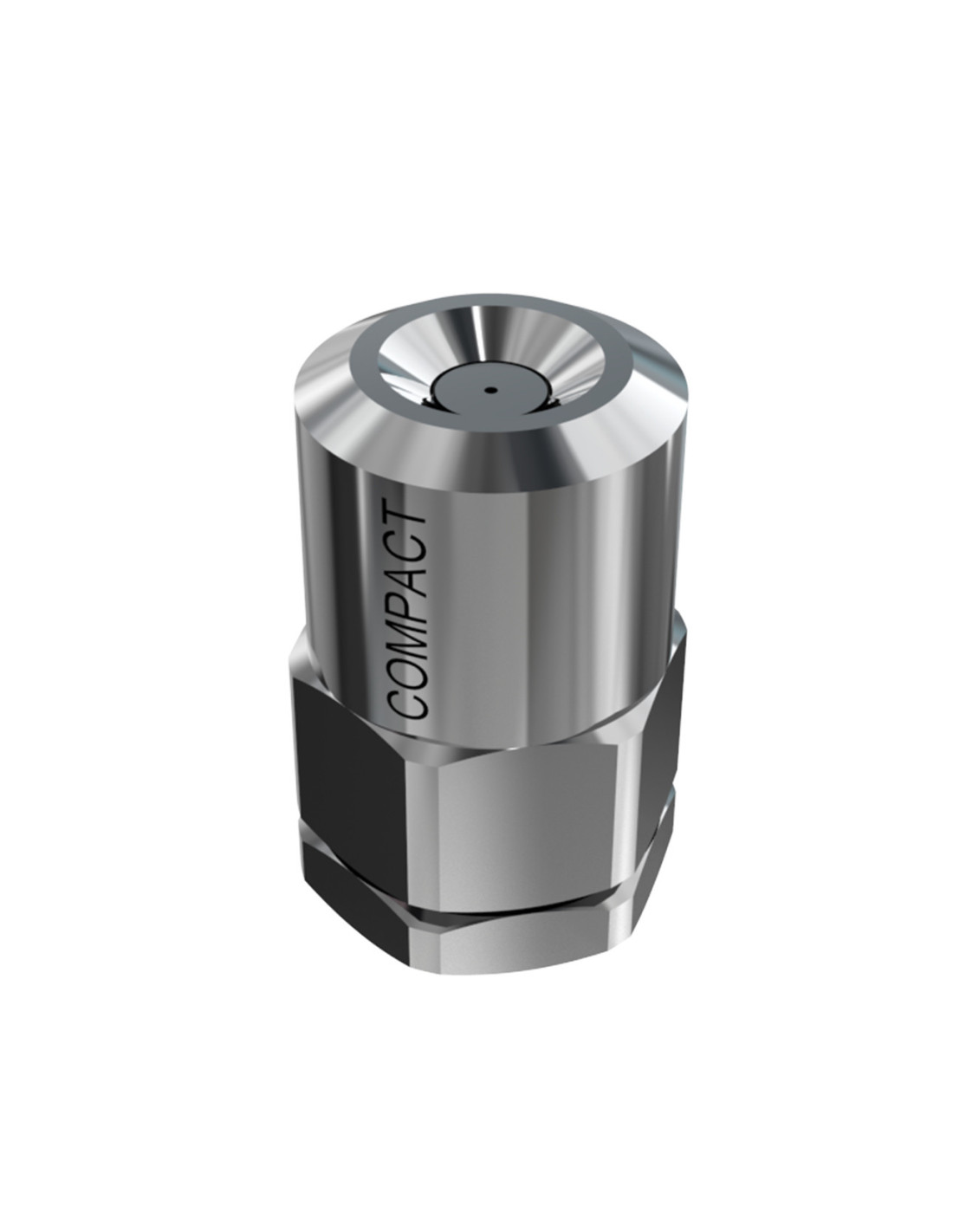

Compact SDX®

Compact SDX® to nowa, ulepszona dysza, charakteryzująca się łatwym montażem i trwalszymi częściami. Pod względem rozmiaru przypomina Mini SDX®, ale charakteryzuje się większym zakresem przepływu i szerszymi kątami natrysku.

Konstrukcja i materiały:

• Siedmioczęściowa konstrukcja (patrz lista części i materiałów poniżej).
• Maks. ciśnienie projektowe: 345 barów.
• Maks. temperatura projektowa: Określona przez materiał pierścienia uszczelniającego.

Akcesoria

• Korpus stożkowy - zapobiega gromadzeniu się zanieczyszczeń na przedniej powierzchni korpusu dyszy. Dostępne w innych kątach i materiałach na życzenie.
• Zawory zwrotne - do dysz SDX® V dostępnych jest kilka wersji zaworów zwrotnych zapobiegających kapaniu. Aby uzyskać więcej informacji, prosimy o kontakt z producentem.
• Adapter do spawania czołowego w zakresie standardowych rozmiarów rur, konfiguracji kątowych i długości, a na życzenie dostępne są wersje niestandardowe. Należy upewnić się, że spawy adaptera są wykonane zgodnie z odpowiednimi atestami i normami bezpieczeństwa.
• Zestawy uszczelnień do dysz SDX® V z różnych materiałów. Każdy zestaw zawiera 10 sztuk każdego rodzaju uszczelnienia. Delavan zaleca wymianę uszczelnień po każdym cyklu pracy.
• Kwik-Chek:

  • Nie wymaga umiejętności. Nieprzeszkolony personel może wykonywać szybkie i dokładne pomiary.
  • Szybka i prosta kalibracja. Do każdego miernika dołączony jest wzorzec ustawień. Umożliwia szybką, okresową kontrolę kalibracji i ewentualną korektę w terenie przez personel warsztatowy.
  • Powiększona, bezpośrednia skala odczytu umożliwia łatwy odczyt średnic otworów z dokładnością do 0,001 cala.
  • Precyzyjnie szlifowana, stożkowa igła wykonana jest ze stali 52-100 i chromowana dla maksymalnej odporności na zużycie.
  • Sprzęgło samozaciskowe blokuje igłę i skalę na dokładnym wymiarze mierzonego otworu.
  • Wygodny, kieszonkowy rozmiar i waga sprawiają, że te mierniki idealnie nadają się dla inspektorów i inżynierów.
