Swirl-Air™ dysza rozpylająca Delavan

Swirl-Air™ dysza rozpylająca Delavan to konstrukcja oparta na technologii lotniczej i opracowana w Dziale Turbin Gazowych producenta. Została zaprojektowana w celu maksymalizacji energii hydraulicznej i pneumatycznej dla rozpylania cieczy przy stosunkowo niskim ciśnieniu. Pierwotnie dysze te zaprojektowano do stosowania w chłodzeniu wyparnym, suszeniu rozpyłowym i spalaniu. Od tego czasu znalazły zastosowanie w wielu innych zastosowaniach przemysłowych, od przemysłu spożywczego po produkcję stali. Dostępne są różne kąty rozpylania. Natężenie przepływu można regulować poprzez regulację ciśnienia powietrza i cieczy, a stopień rozpylenia kontrolowany jest poprzez zmiany stosunku objętości powietrza do cieczy.

Swirl-Air™ dysza rozpylająca Delavan - drobna atomizacja przy niskim ciśnieniu

JAK DZIAŁA DYSZA?

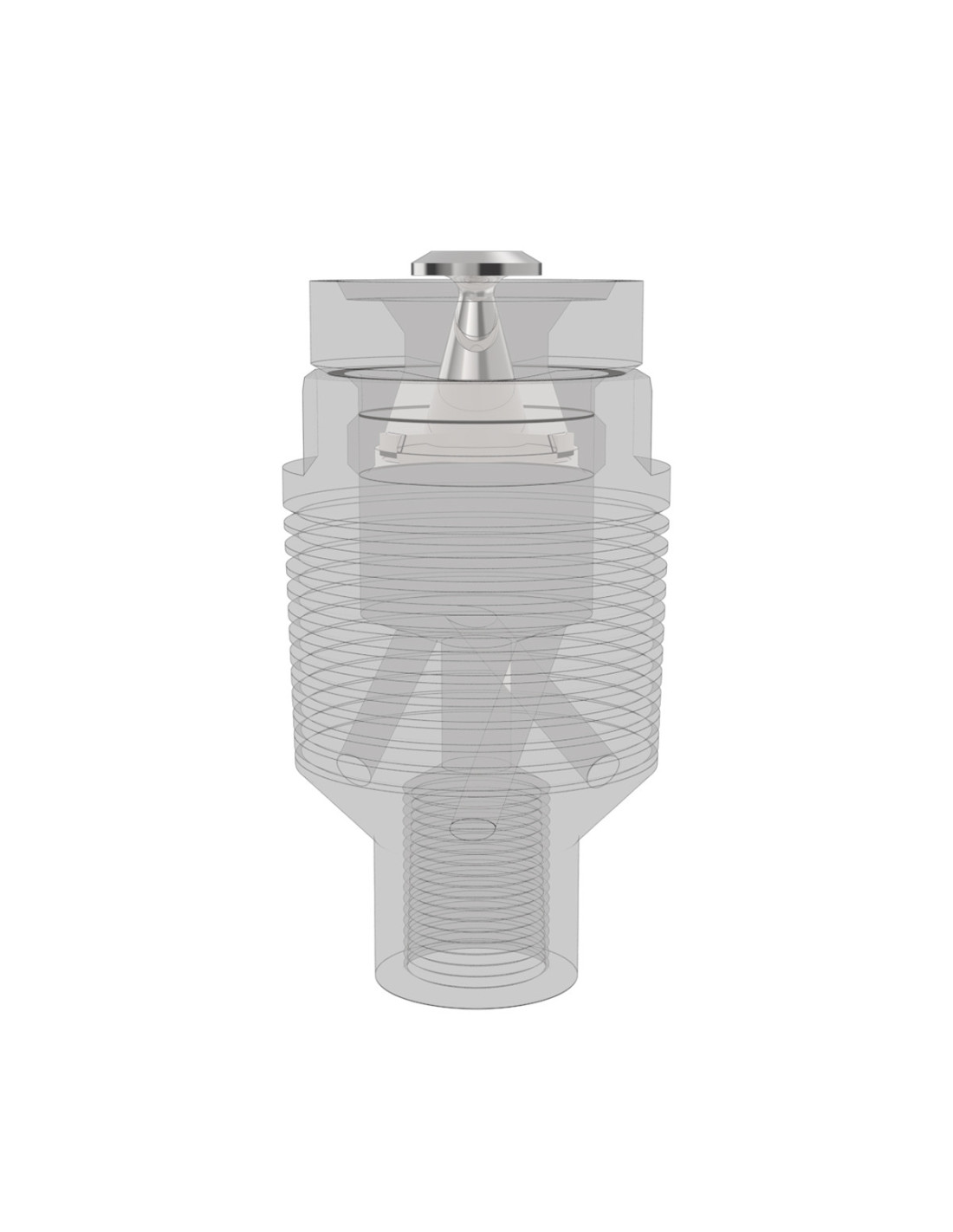

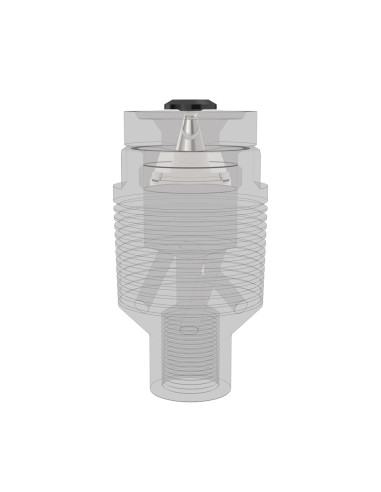

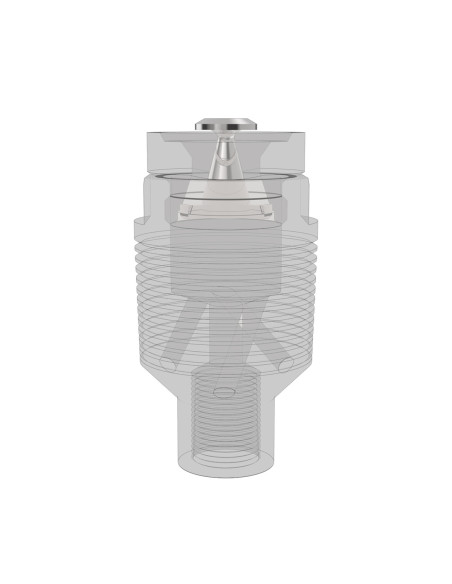

Ciecz wpływa do dyszy osiowo, wchodząc w kontakt ze stycznie wprowadzanym strumieniem powietrza/gazu lub pary wodnej w komorze mieszającej dyszy. Ciecz uderza w płytkę czopową, a interakcja gazu z cieczą powoduje ekstremalne turbulencje w komorze. Wirująca ciecz, szukając ujścia, uderza w ścianki i płytę rozdzielaczą, a następnie przepływa przez otwór w kształcie zwężki Venturiego, gdzie krople są narażone na ekstremalne siły ścinające, zanim zderzą się z okrągłym pierścieniem deflektora i opuszczą dyszę w postaci drobno rozpylonego stożka rozpyłowego. Pierścień deflektora jest utrzymywany w pozycji przez stożek wystający z płyty rozdzielacza. Pierścień deflektora spełnia dwojakie zadanie: ścisłą kontrolę kąta rozpylenia i rozbijanie strumienia na jeszcze drobniejsze krople (atomizacja wtórna). Ta metoda eliminuje rozpórki, które mogłyby zakłócać strumień rozpylonej cieczy. Stopniowe działanie sił ścinających i bezwładności wewnątrz dyszy zapewnia stosunkowo wysoką wydajność dyszy.

Konstrukcja i materiały

• Dysze składają się z dwóch części: korpusu dyszy oraz zintegrowanego pierścienia deflektora i nasadki, które można łatwo zdemontować bez naruszania połączeń rurowych.
• Nie posiadają zewnętrznych rozpór ani wsporników, które mogłyby zakłócać strumień natrysku.
• Standardowe konfiguracje dostępne są ze stali nierdzewnej 316L i 440. Dostępne są również inne materiały, takie jak Hastelloy C276 i Inconel 600.

Cechy charakterystyczne:

• Przepływ: 0,2–40 GPM
• Kąt natrysku: 30°–120°
• Wzór natrysku: Pusty stożek
• Zastosowanie: Wielofunkcyjne / Drobna atomizacja
• Dostępne różne konfiguracje lancy

Dostępne są dwie konfiguracje instalacji. W przypadku dyszy kątowej powietrze rozpylające wchodzi z boku, a ciecz osiowo z tyłu. W przypadku dyszy liniowej stosuje się koncentryczne przewody, gdzie ciecz znajduje się w środku, a powietrze rozpylające wchodzi dookoła na zewnątrz. Koncentryczne adaptery przewodów są opcjonalne i nie są standardowo dołączone do zestawu dyszy. Nasz specjalistyczny zespół projektowy może również dostarczyć projekty dostosowane do Państwa indywidualnych potrzeb.

Dostępnych jest osiem rozmiarów dysz, pokrywających przepływy od 1 do 2400 GPH.

Nominalne kąty rozpylenia 50°, 75° i 100° można uzyskać poprzez zastosowanie wymiennych nasadek dyszy. Aby uzyskać specjalne kąty rozpylenia od 25° do 160°, należy skontaktować się z producentem.

Dysza wykazuje zdolność do osiągania średnich średnic kropli w zakresie 50–100 mikronów przy niskim ciśnieniu i przepływie powietrza. W przypadku stosowania suchej pary zamiast powietrza, ciśnienie pary powinno być około czterokrotnie wyższe niż ciśnienie powietrza, aby uzyskać te same właściwości rozpylania.

Porównywalne rozpylenie w dyszy hydraulicznej zazwyczaj wymagałoby bardzo wysokich ciśnień.

Stopień rozpylenia jest również zmienny poprzez kontrolowanie stosunku objętości powietrza do cieczy. Na wielkość kropli mogą wpływać niewielkie zmiany ciśnienia powietrza. Jednakże, jeśli ciśnienie powietrza zostanie początkowo ustawione i konieczna będzie modulacja przepływu cieczy, różnica ciśnień powietrza i natężenie przepływu automatycznie zareagują w taki sposób, że jakość rozpylenia pozostanie niemal stała. W niektórych zastosowaniach może to skutkować oszczędnościami wynikającymi z wyeliminowania zaworów powietrznych i elementów sterujących.

Montaż lanc

Rozległe doświadczenie firmy Delavan wykracza poza samą dyszę, oferując pełen zakres wsparcia technicznego dla lanc natryskowych. Oferujemy lance chłodzone lub podgrzewane, specjalne kołnierze montażowe oraz systemy obejściowe lub przedmuchowe, spełniające wszystkie standardy branżowe.

Seria czterech dysz rozpylających Swirl-Air™ Delavan:

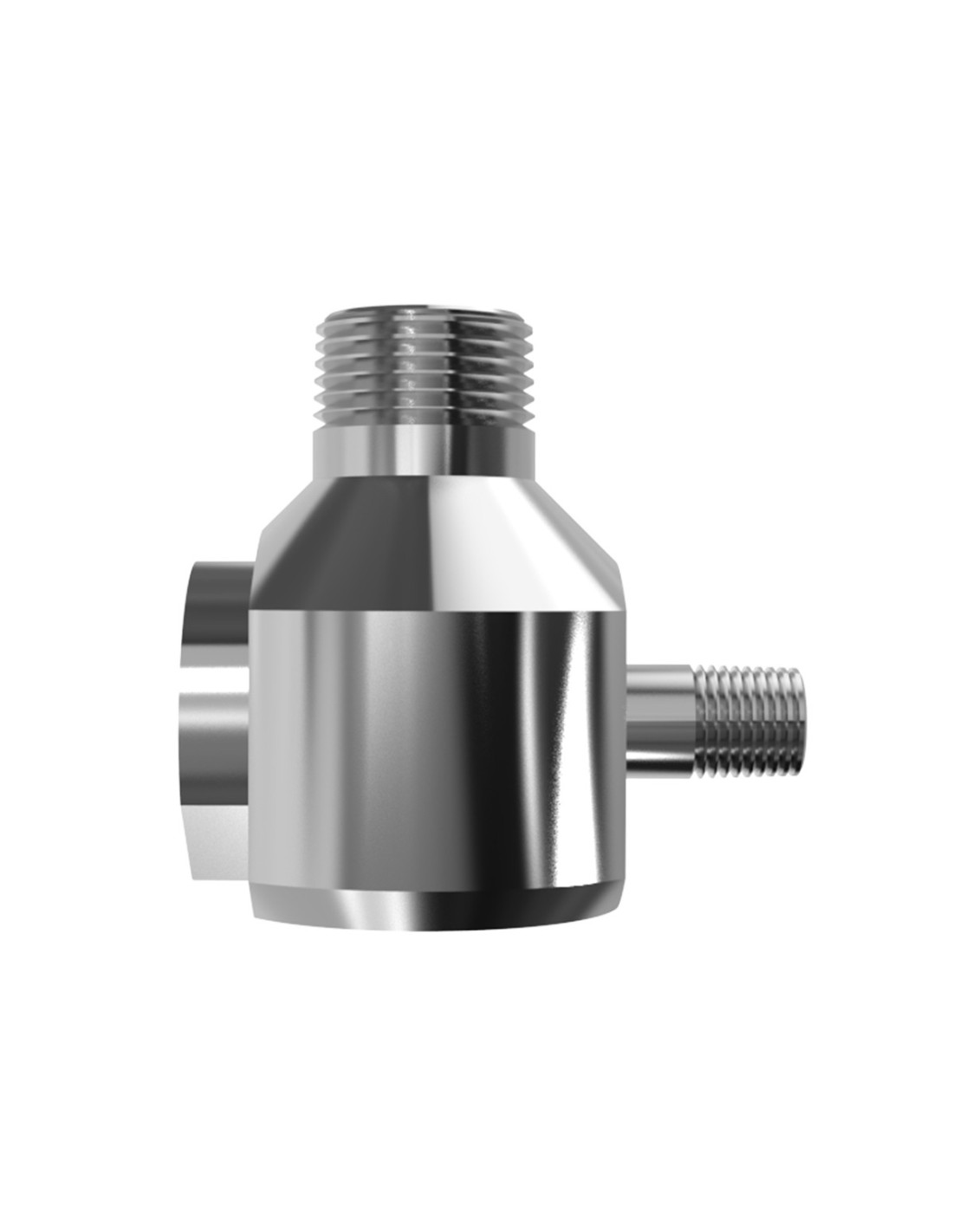

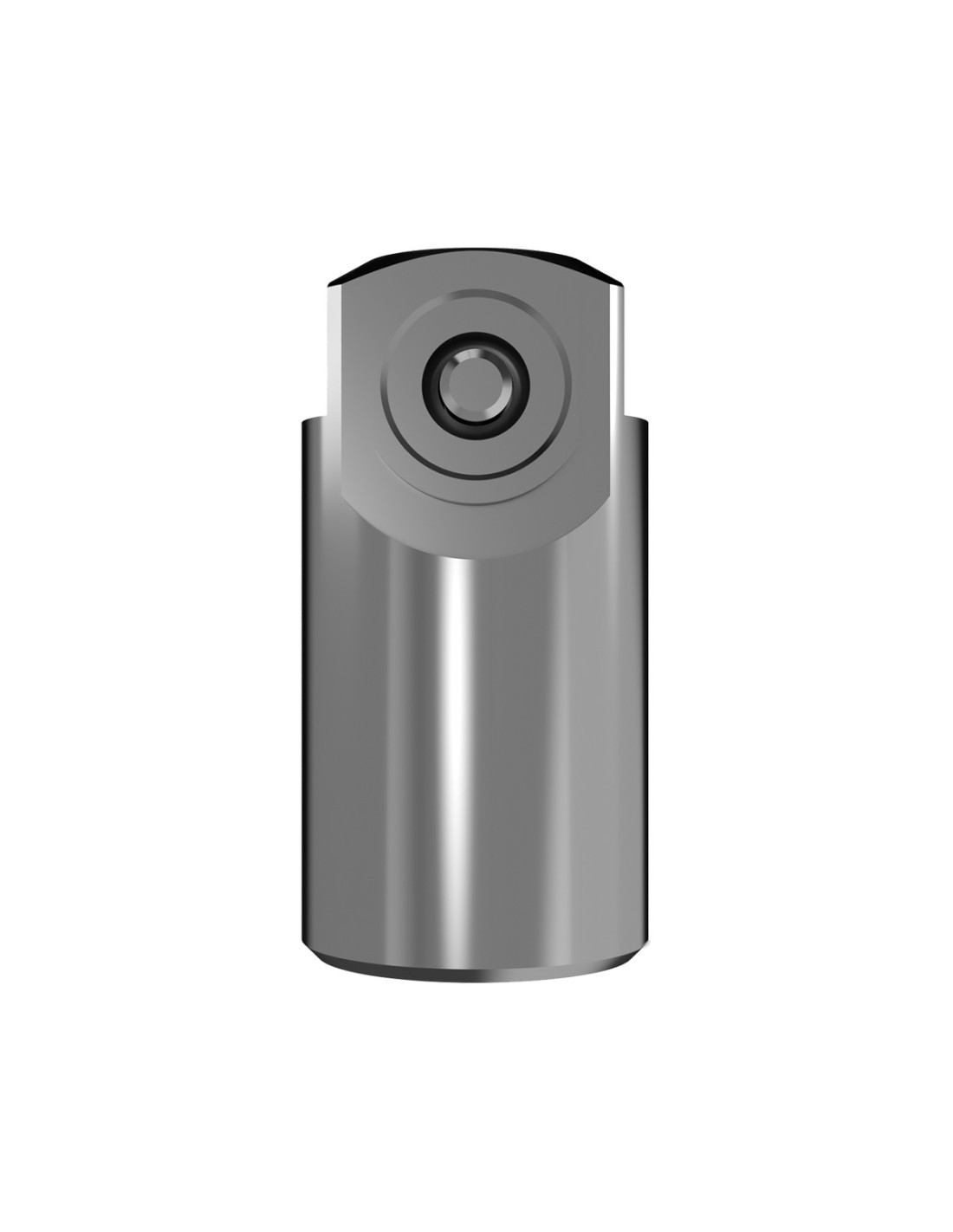

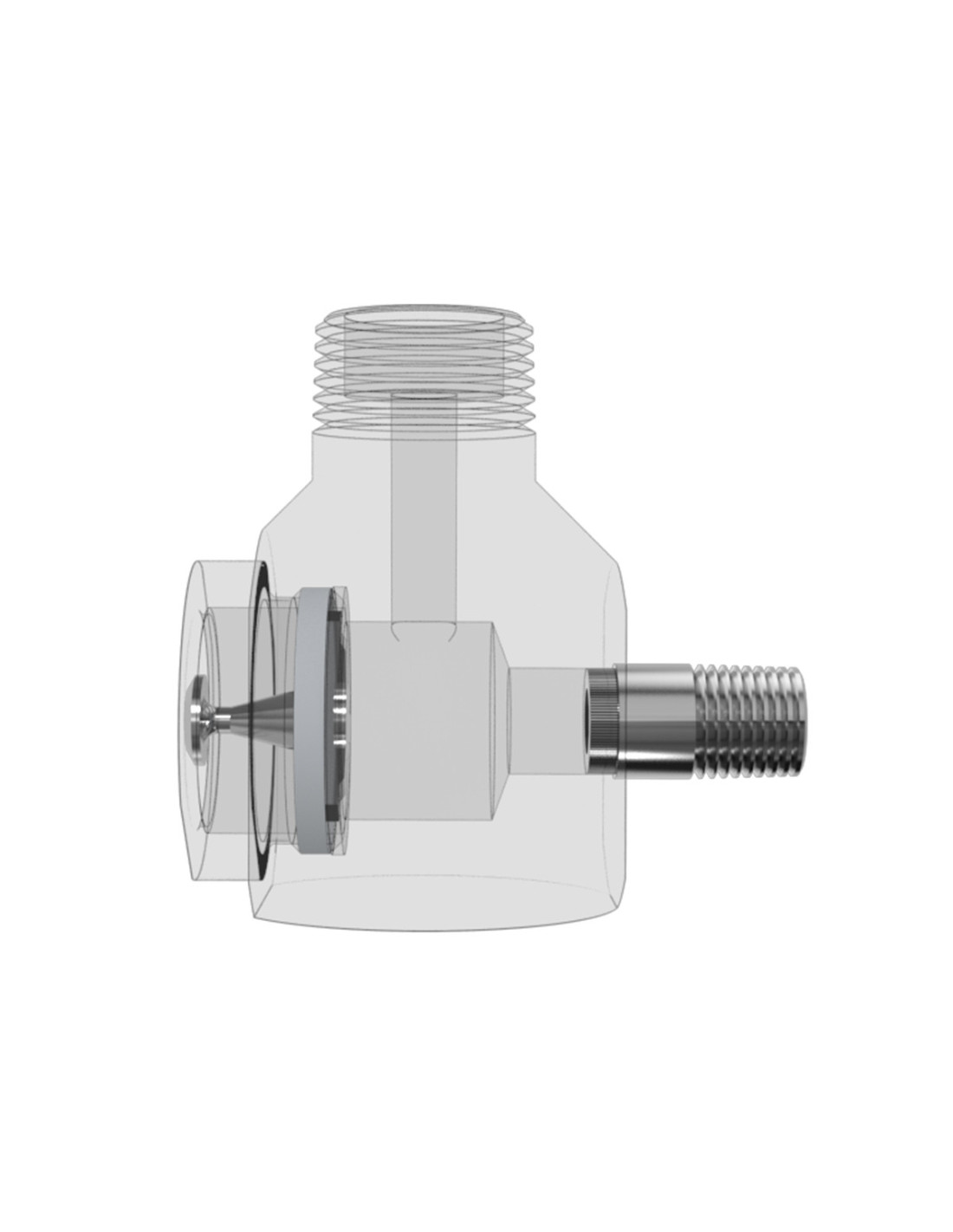

1. Right Angle Version - Wersja kątowa

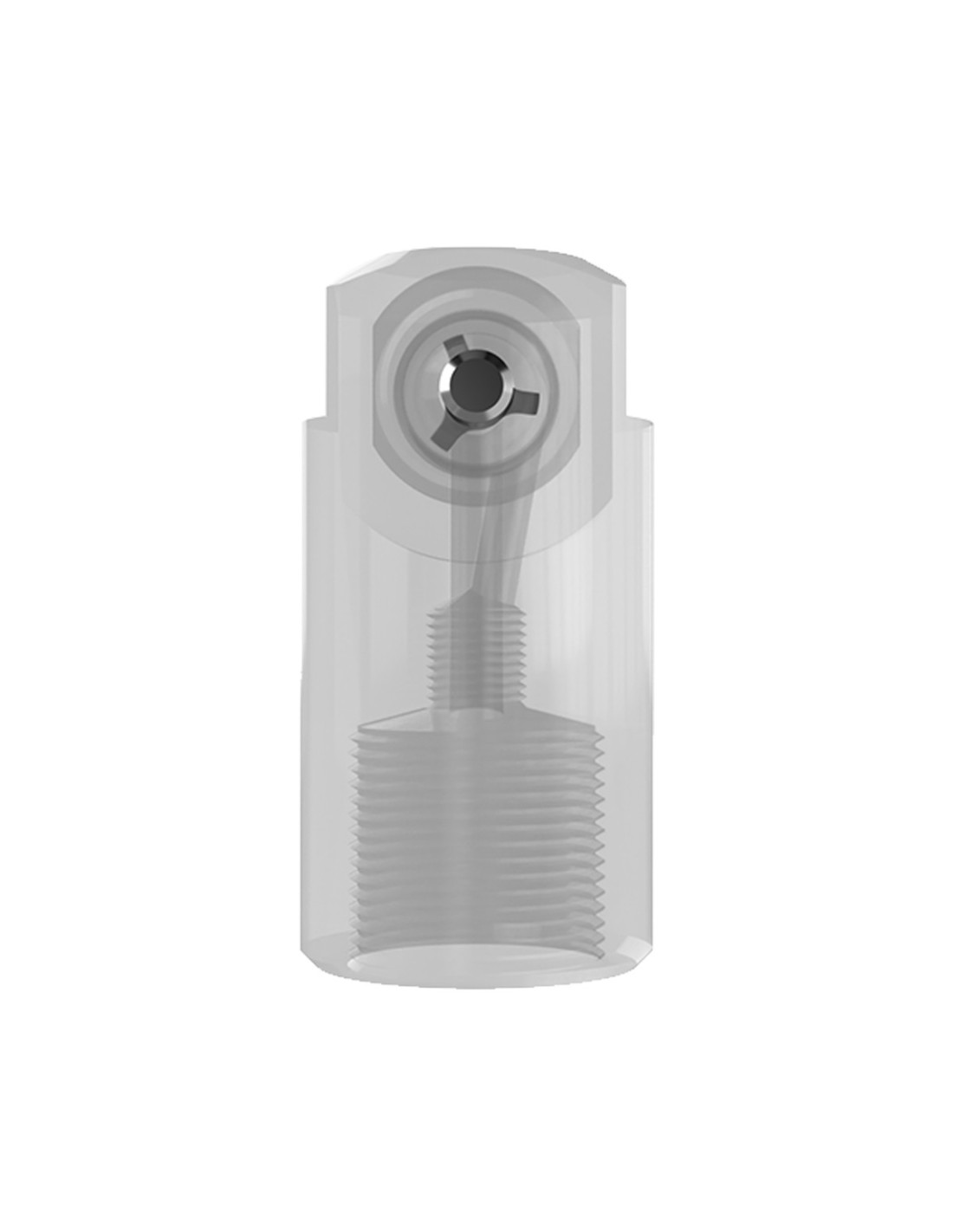

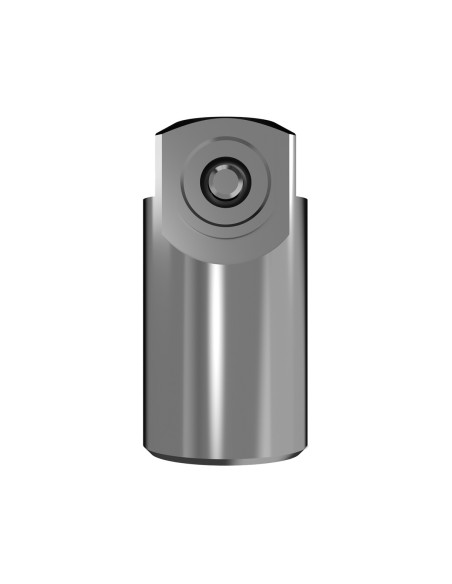

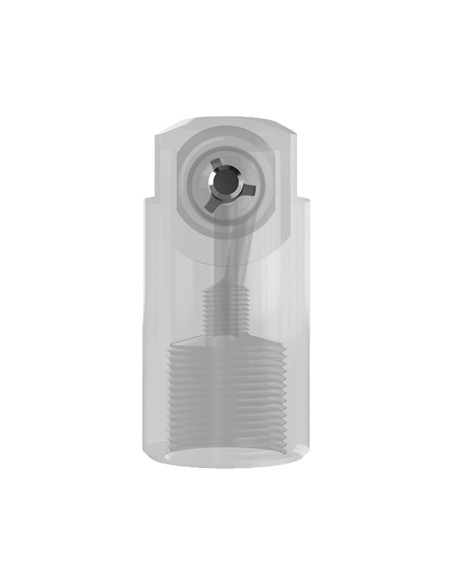

2. Concentric Inlet Version - Wersja z wlotem koncentrycznym

Wersja dyszy Swirl-Air™ z koncentrycznymi wlotami jest zwykle stosowana w zbiornikach zawierających niebezpieczne środowiska, w których stożek rozpylający musi być umieszczony pod kątem prostym do rury zasilającej.

Standardowym gwintem dyszy Swirl-Air™ jest gwint NPT, jednak na życzenie dostępny jest gwint BSPT.

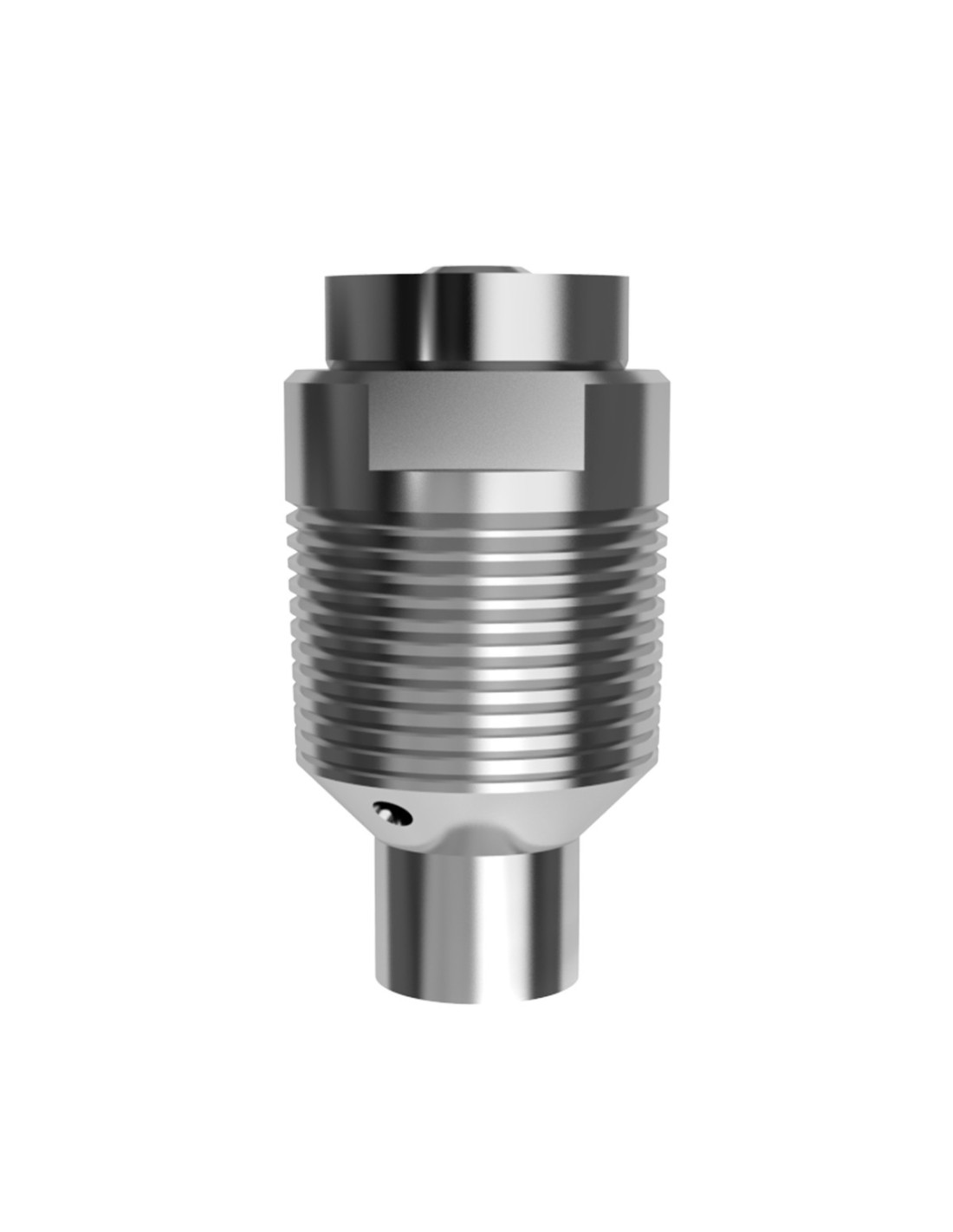

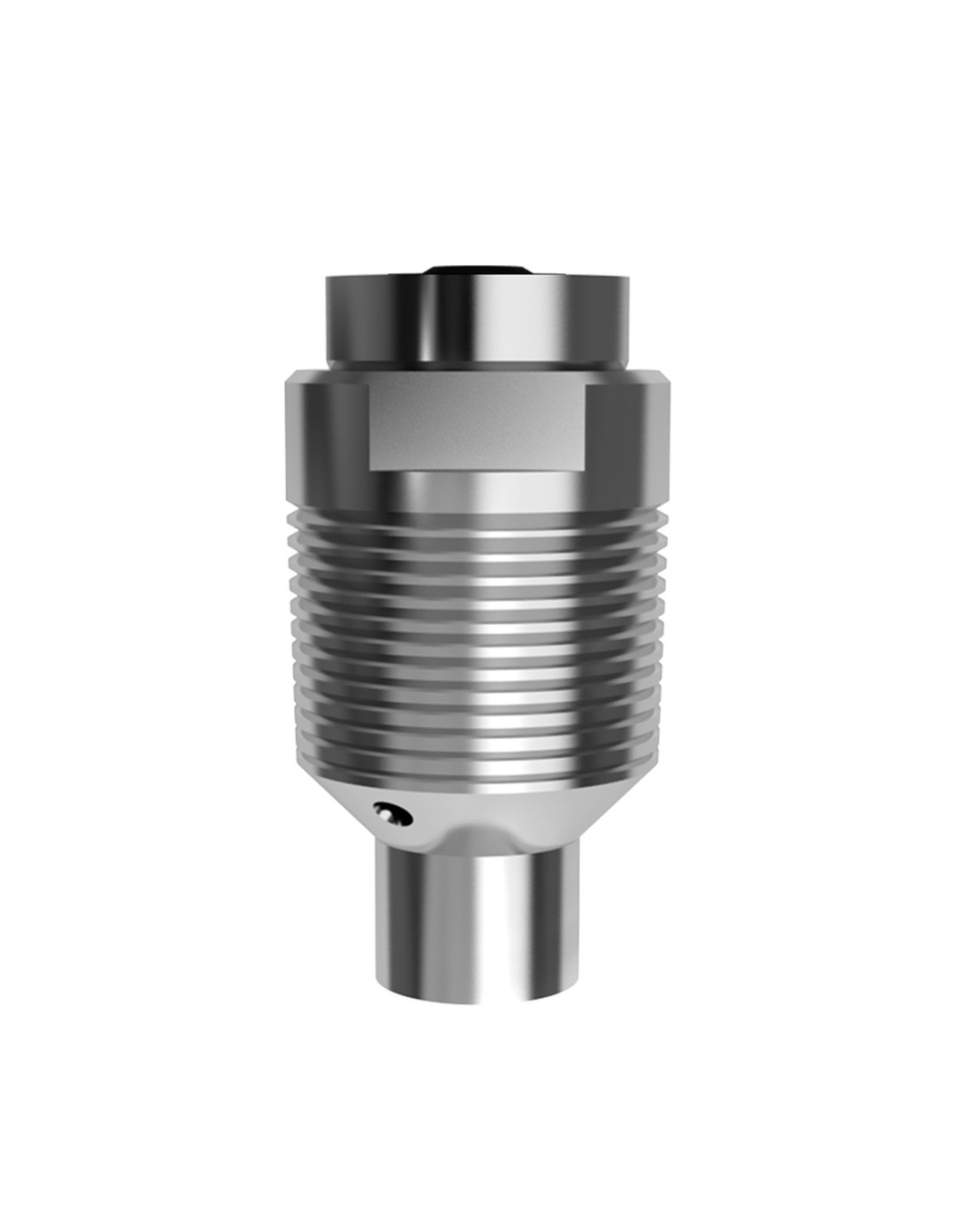

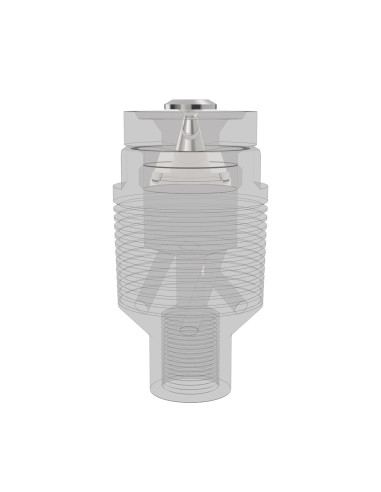

3. Inline Version - Wersja inline

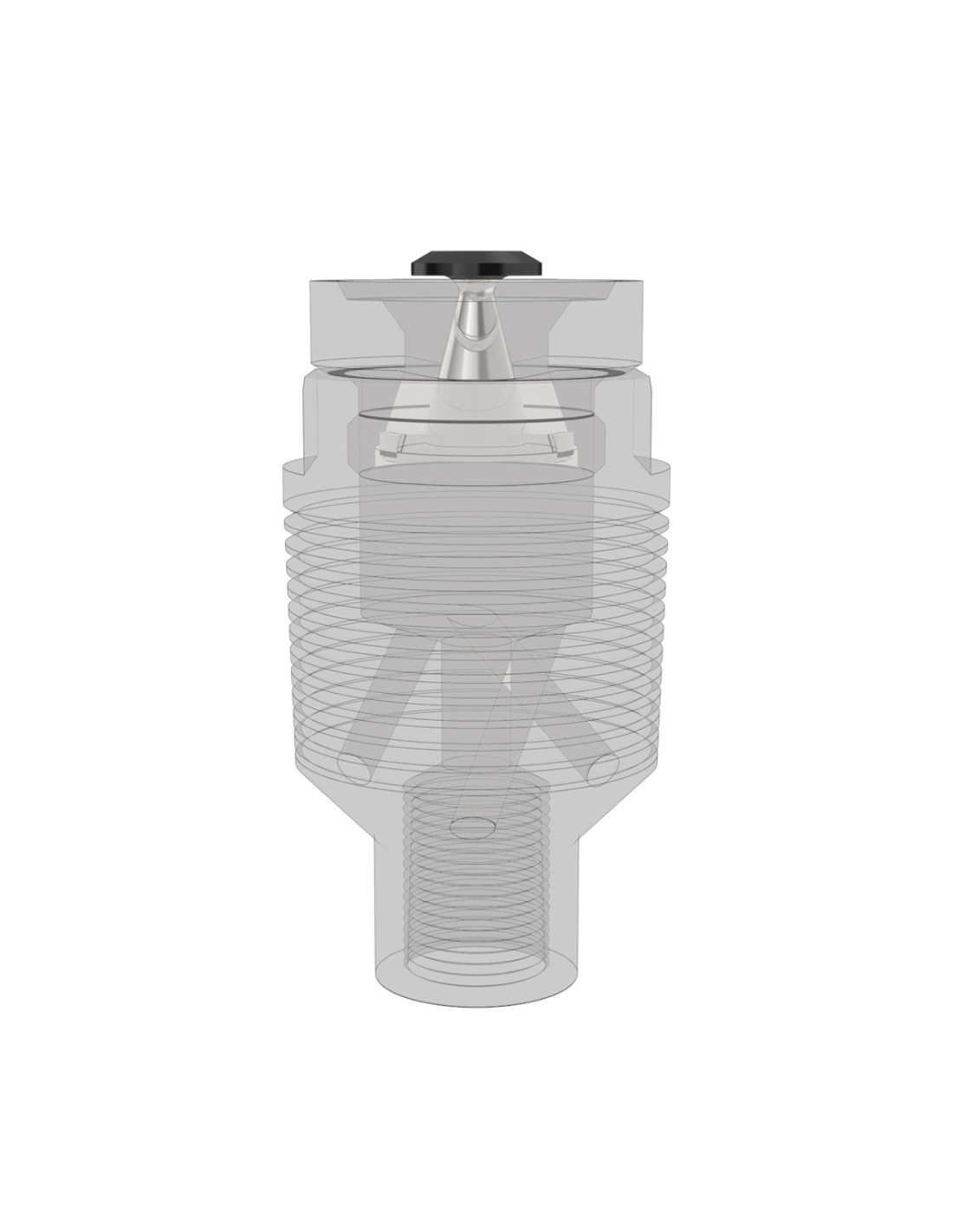

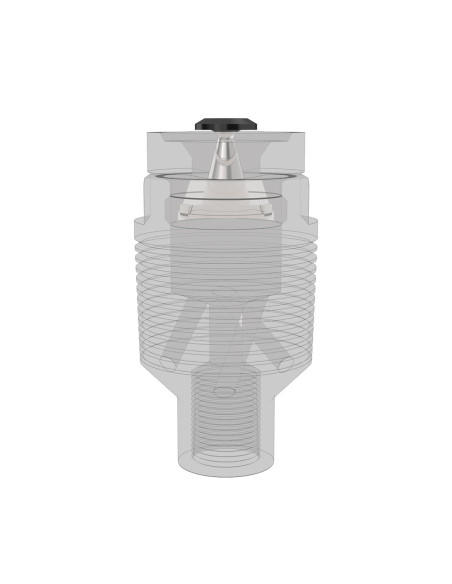

4. Carbide Lined Version - Wersja z wkładką węglikową
